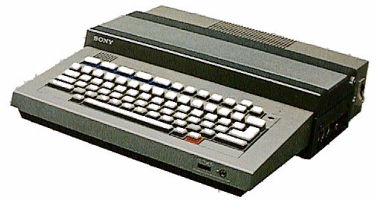

SMC-70

ソニー マイクロコンピュータ

SMC-70

¥228,000

1982年発売
SMC-70

自由に使えなければ、マイコンとは呼べない。
磁気テープで新分野を開き、コンパクトディスクを世界に発表したソニーが、まったく新しいコンピューターを生んだ。
名付けて、ソニー・マイクロコンピューターSMC-70。
待ち望まれた寵児にふさわしくすべてに個性的で限りなく多彩な機能を持ち、独自の周辺機器を構成する。
高度なハードウェアこそすべてのソフトウェアを活かす・・・・ソニーは、そんなフレキシビリティをマイコンに求めたのです。

使い込めば、進歩するマイコン。ソニーから。
カスタムコマンド追加機能付、Sony BASIC。
グラフィック重視設計、Sony BASIC。
アセンブラ内蔵。強力システムモニター。
16色、ハイリゾリューショングラフィック。
最大640×400ドット(B/W)、グラフィックディスプレイ。
新開発、2種類グラフィックディスプレイ専用LSI。
グラフィック・キャラクター独立2プレーンスーパーインポーズ。
独自の使いやすさ。エクスパンジョン・モジュール。
超小型3.5インチ、大容量、マイクロフロッピーディスク。
超小型本格CP/Mマシーン。
超高速・完全ソリッドステート化、キャッシュ・ディスク。
新開発タイミングジェネレーターLSI。
コンカレントCP/M86、MS-DOSサポート。16ビット・スーパー・チャージャー。(近日発売)
(まだまだある。ソニーだけのもの。)

グラフィック重視設計のソフトウェア。
ホビー・ビジネス両用に対応する汎用的設計。
JIS第1水準の漢字をフルサポート。
使いやすい、ワイドなユーザー・エリア。
世界初。規制ゼロのコマンド拡張機能を装備。
グラフィック・サブコマンドでバラエティに富んだ表示が可能。
スクリーンエディタで文字の編集が簡単に。
プログラム作成に欠かせないデバッグ機能を装備。
SMC-70のディスプレイ画面は3枚構成。
簡単な図形も描ける高性能文字プレーン。
中間色も表示できるグラフィックプレーン。
専用インターフェースにアナログRGBを採用。
ソニー独自のカスタムLSIで安定した画像。
SMC-70の主な仕様
●CPU
使用プロセッサーZ-80A
クロック周波数4.028MHz
WAITグラフィックRAMアクセス時:10±10%以下
その他:WAITなし
割り込みノンマスカブル割り込み
Z-80Aモード1、マスカブル割り込み
リセット電源投入/手動
手動リセット時、メモリー内容保存
●メモリー
メインメモリー64Kバイト実装(64Kビット/チップ、ダイナミックRAM使用)
ビデオRAMグラフィック:32Kバイト(16Kビット/チップ、ダイナミックRAM使用)
キャラクター:2Kバイト アトリビュート:2Kバイト PCG:2Kバイト(16Kビット/チップ、スタティックRAM使用)
ROMシャドーROM形式(16Kバイト標準装備)
ROMパック形式(32Kバイト)システムモニター、Sony BASIC、イニシャルキャラクターフォント内蔵
●CRTディスプレイ
画面構成キャラクター表示面およびグラフィック表示面のスーパーインポーズボーダーエリア
キャラクター表示8×8ドットマトリックス/キャラクター
40字×25行×2ページまたは80字×25行 8色
グラフィック表示モード1:160×100ドット×4ページ 16色
モード2:320×200ドット 16色
モード3:640×200ドット 4色
モード:640×400ドット 白黒表示
ボーダーエリア16色表示
出力インターフェースカラー:RGBアナログ信号 0~0.7V、複合同期信号1Vp-p、75Ω±20%
白黒:コンポジットビデオ信号 1Vp-p、同期負、75Ω±20%
水平同期信号周波数:15.73KHz±0.5%
垂直同期信号周波数:60Hz
●I/Oインターフェース
キーボード専用マイクロプロセッサーによるキーボードエンコーダー使用キー総数73
プログラマブル・ファンクションキー:5
ディスプレイコントロールキー:8
プログロマブル・ヘルプキー:1
数値入力用キーボード入力13ピンコネクター
オーディオカセット・インターフェース8ピンDINジャック
ボーレート:1,200ビット/秒、誤り検出機能付き、リモコン機能付き
プリンターインターフェース25ピンコネクター TTLレベル
標準8ビットパラレル転送
RS-232Cインターフェース25ピンコネクター TTLレベル
ボーレート:75~19,200ビット/秒、切り換え可能
スピーカー8Ω、直径3.6cm 音量3段切り換え式
イヤホン端子ミニジャック、イヤホン用 音量3段切り換え式
RGBビデオ出力25ピンコネクター 0~0.7V、75Ω
自動ビデオ出力8ピンDINジャック、1Vp-p、75Ω、同期負
ライトペンインターフェース5ピンDINジャック
拡張用スロット50ピンコネクター  内部1個 外部3個
最大許容電流(4個の合計)+5V・・・2.2A +12V・・・1.2A -12V・・・70mA
外部拡張用I/Oバス50ピンコネクター
●一般仕様
電源AC100V±10% 50/60Hz
消費電力28W(本体のみ)65W(最大)
使用条件温度 5℃~35℃
湿度 20~80%
保存温度-15℃~+60℃
大きさ366×90×444mm(幅/高さ/奥行き)
重さ4.8kg(本体のみ)
1982年12月のカタログ参照
